性狀

硅膠干燥劑是一種傳統(tǒng)的吸潮除濕包裝封存產品。

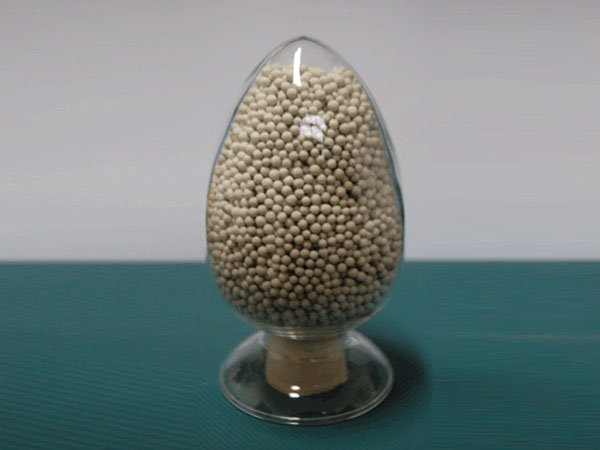

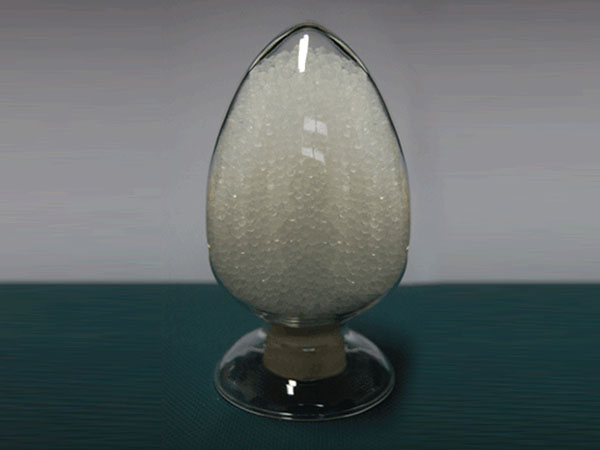

采用的硅膠曾榮獲國金獎，獲ISO 9001質量體系認證。細孔硅膠分細孔球形硅膠和細孔塊狀硅膠兩種。細孔球形硅膠外觀為無色或微黃色的透明或半透明球形顆粒，細孔塊狀硅膠為無色或微黃色半透明玻璃狀的不規(guī)則顆粒。細孔硅膠又叫A型硅膠。其通常是用硅酸鈉和硫酸反應,并經老化，酸泡等一系列后處理過程而制得。硅酸屬于非晶態(tài)物質,其化學分子式mSiO2.nH2O。不溶于水和任何溶劑。無毒無味，化學性質穩(wěn)定，除強堿、氫氟酸外不與任何物質發(fā)生反應。各種型號的硅膠因其制造方法不同而形成不同的微孔結構。硅膠的化學組織和物理結構，決定了它具有許多其它同類材料難以取代的特點：吸附性能高、熱穩(wěn)定性好、化學性質穩(wěn)定、有較高的機械強度等。

應用范圍

硅膠干燥劑是把硅膠封在不同包材內制成不同克數(shù)的小包裝，重量從0.5克－1000克不等。主要用做干燥劑、防潮珠、除味劑和各種吸附劑。硅膠干燥劑是一種高效的吸濕材料，廣泛用于儀器、儀表、設備器械、皮革、箱包、鞋類、紡織品、食品、種子、茶葉、藥品、文物檔案、照相機、工藝美術品等的貯存和運輸中控制環(huán)境的相對濕度，防止物品受潮，霉變和銹蝕。同時在海運途中也有廣泛的應用，因為貨物在運輸過程中常因溫度大而受潮變質，用該產品可有效的去濕防潮，使貨物的質量得到保障。

技術指標

用量參數(shù)

參考建議量：800g/m3，此量為密封條環(huán)境中的使用量，在潮濕環(huán)境中，如海運，應采用加倍的量，根據具體環(huán)境可適當調整用量。

常用小包裝規(guī)格

500g-2000g均可按廠家要求規(guī)格生產。

注：

文字包括：中文、英文、法文、德文、日文、阿拉伯文以及特種標志(頭型)等。

(1)什么是飽和度，什么是平衡容量？

飽和度是指干燥劑已吸飽了，即使有再多的水氣，它都無法吸附。平衡容量是指干燥劑從空氣中吸走了足夠的潮氣，使得大氣對水氣的容納能力超過了干燥劑對水氣的吸附能力。此時，增加更多的干燥劑也不會降低該環(huán)境的相對濕度

(2)硅膠的安全性能

硅膠主要成分是二氧化硅，化學性質穩(wěn)定，不燃燒。硅膠是一種非晶態(tài)二氧化硅，應控制車間粉塵含量不大于10毫克/立方米 ，需加強排風，操作時戴口罩。硅膠有很強的吸附能力，對人的皮膚能產生干燥作用，因此，操作時應穿戴好工作服。若硅膠進入眼中，需用大量的水沖洗，并盡快找醫(yī)生治療。

(3)貯存與包裝

硅膠具有強的吸濕能力，因此應貯存在干燥地方。包裝與地面之間要有擱架。包裝物有鋼桶、紙桶、紙箱、塑料瓶、聚乙烯塑料復合袋、柔性集裝袋等。具體包裝規(guī)格見分類產品說明。運輸過程中應避免雨淋、受潮和爆曬。

附：硅膠再生方法與注意事項

硅膠在使用過程中因吸附了介質中的水蒸汽或其他有機物質，吸附能力下降，可通過再生后重復使用。

一、硅膠吸附水蒸汽后的再生

硅膠吸附水份后，可通過熱脫附方式將水份除去，加熱的方式有多種，如電熱爐、煙道余熱加熱及熱風干燥等。

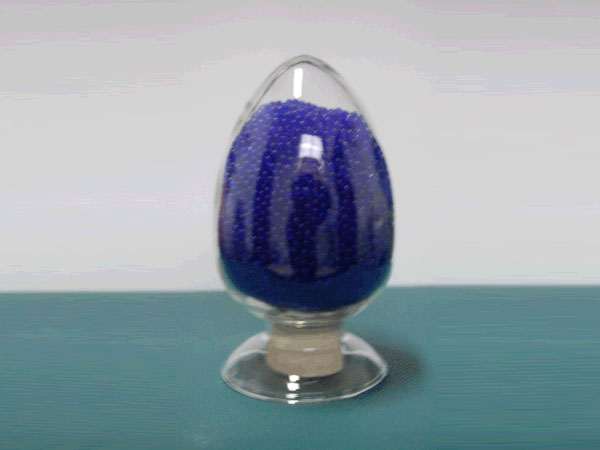

脫附加熱的溫度控制在120--180℃為宜，對于藍膠指示劑、變色硅膠、DL型藍色硅膠則控制在100--120℃為宜。各種工業(yè)硅膠再生時的最高溫度不應超過以下限度：

粗孔硅膠不得高于600℃；

細孔硅膠不得高于200℃；

藍膠指標劑(或變色硅膠)不得高于120℃；

硅鋁膠不得高于350℃。

再生后的硅膠，其水份一般控制在2%以下即可重新投入使用。

二、硅膠吸附有機雜質后的再生

1. 焙燒法

對于粗孔硅膠，可放在焙燒爐內逐漸升溫至500--600℃，約經6-8小時至膠粒呈白色或黃褐色即可。對細孔硅膠，焙燒溫度不能超過200℃。

2. 漂洗法

將硅膠在飽和水蒸汽中吸附達到飽和后放熱水中浸泡漂洗，并可結合使用洗滌劑以除去廢油或其它有機雜質，再經凈水洗滌后烘干脫水。

3. 溶劑沖洗法

根據硅膠吸附有機物種類，選用適當?shù)娜軇⑽皆诠枘z內的有機物溶出，然后將硅膠加熱以脫除溶劑。

三、硅膠再生應注意的問題

1. 烘干再生時應注意掌握逐漸提高溫度，以免劇烈干燥引起膠粒炸裂，降低回收率。

2. 對硅膠焙燒再生時，溫度過高會引起硅膠孔結構的變化而明顯降低其吸附效果，影響使用價值。對于藍膠指示劑或變色硅膠，脫附再生的溫度應不超過120℃，否則會因顯色劑逐步氧化而失去顯色作用。

3. 經再生后的硅膠一般應過篩除去微細顆粒，以使顆粒均勻。
